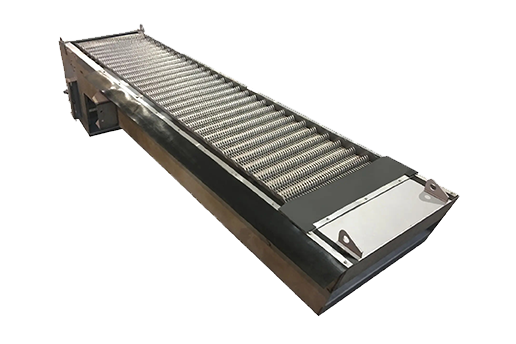

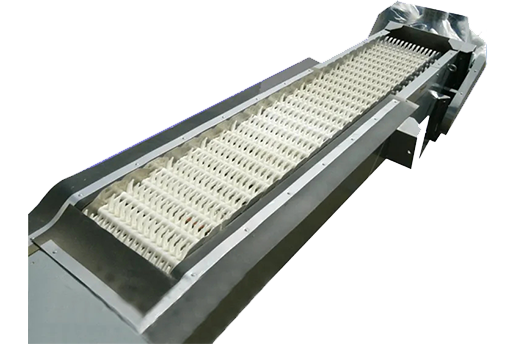

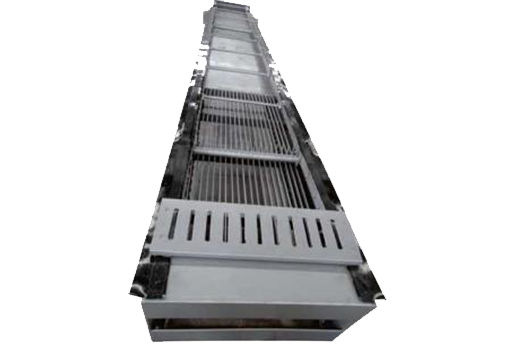

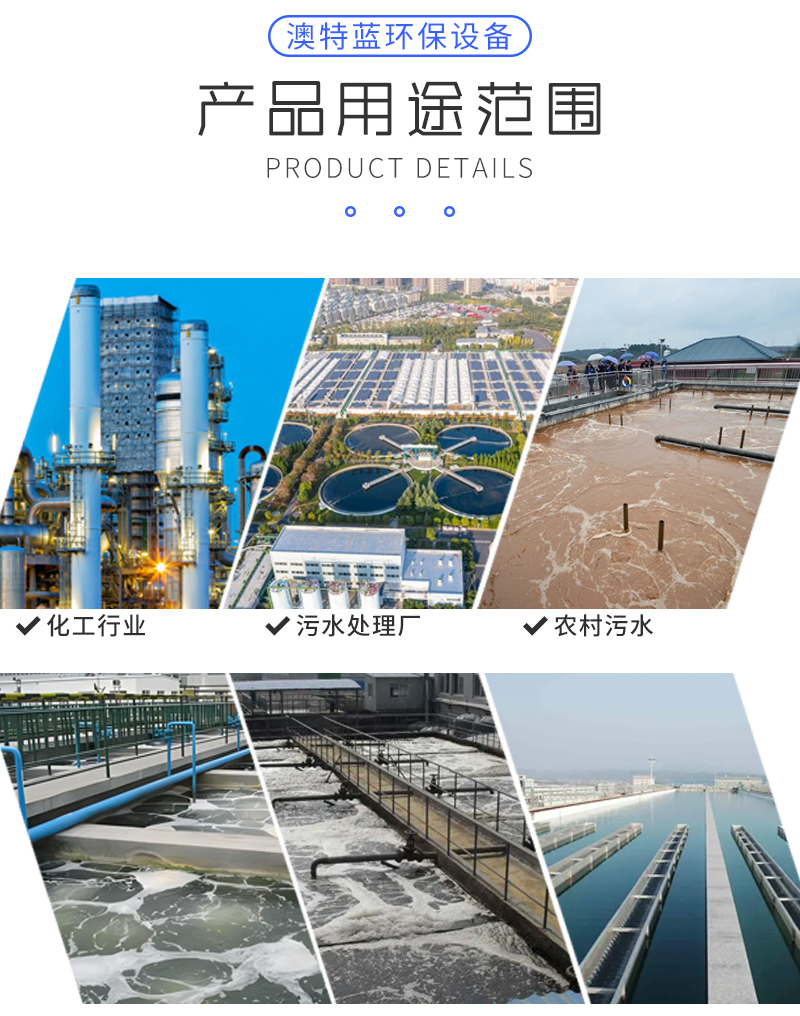

反撈式格柵為粗格柵,又稱雨水格柵,或者回轉耙式格柵,是一種用于清除水體重較大固體懸浮物的大型粗格柵設備,本裝置可以連續清除液體中的固體懸浮物,設計合理,結構簡單,運轉安全可靠,自動化程度高,可廣泛運用于城市污水處理,自來水廠取水口,雨水泵站,發電廠冷卻水取水口等大流量的水處理場所。
反撈式格柵為粗格柵,又稱雨水格柵,或者回轉耙式格柵,是一種用于清除水體重較大固體懸浮物的大型粗格柵設備,本裝置可以連續清除液體中的固體懸浮物,設計合理,結構簡單,運轉安全可靠,自動化程度高,可廣泛運用于城市污水處理,自來水廠取水口,雨水泵站,發電廠冷卻水取水口等大流量的水處理場所。
反撈式格柵為粗格柵,又稱雨水格柵,或者回轉耙式格柵,是一種用于清除水體重較大固體懸浮物的大型粗格柵設備,本裝置可以連續清除液體中的固體懸浮物,設計合理,結構簡單,運轉安全可靠,自動化程度高,可廣泛運用于城市污水處理,自來水廠取水口,雨水泵站,發電廠冷卻水取水口等大流量的水處理場所。
型號表示
主要特點：
1、由于回轉耙式格柵除污機的柵條置于齒耙牽引鏈的中間位置(其它機械格柵置于牽引鏈之下)，改變了齒耙在清撈過程中的運動方向(與其它格柵相反)，避免把硬物帶入底部將齒耙及牽引鏈卡死;

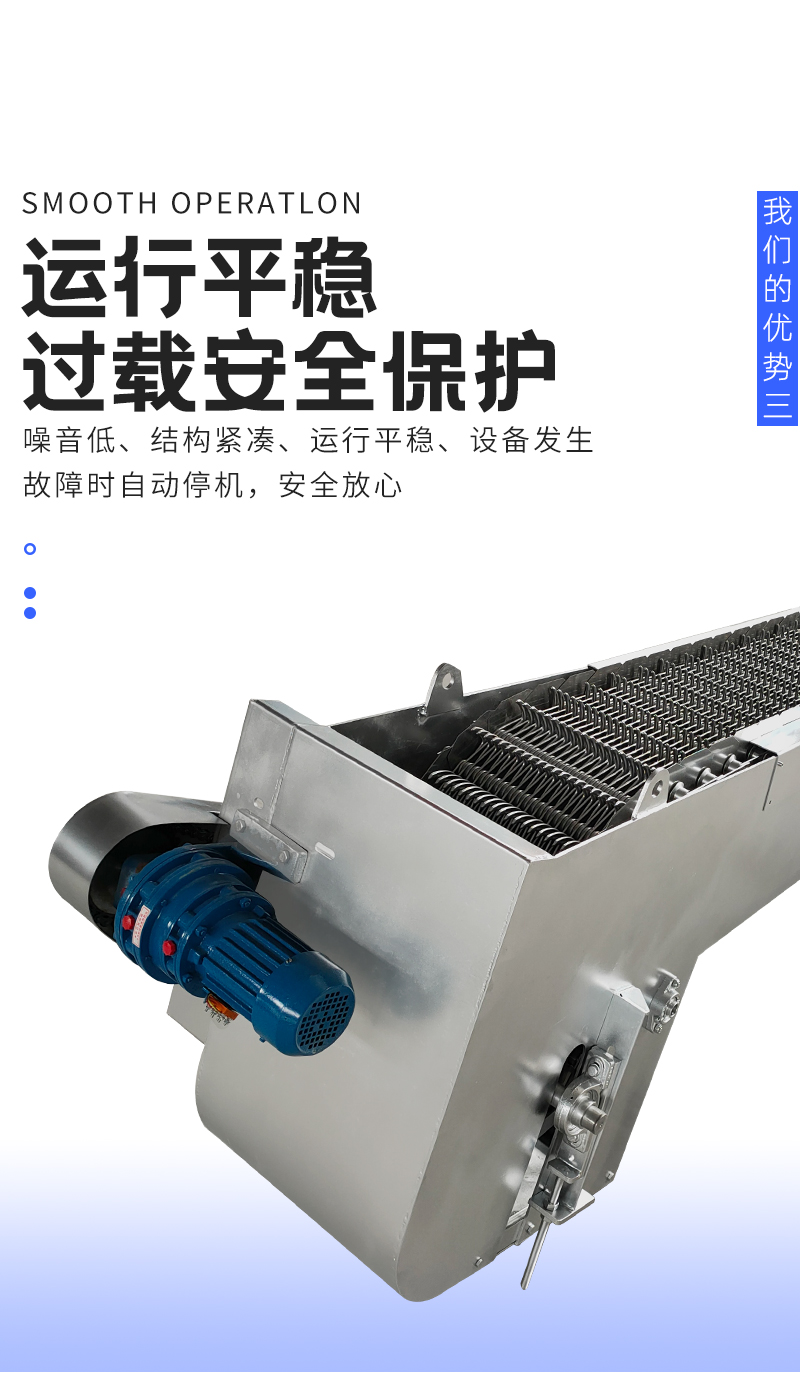

2、在減速機輸出軸端的鏈輪盤上安裝了過載安全保護裝置，以避免因意外原因過載面損壞設備;

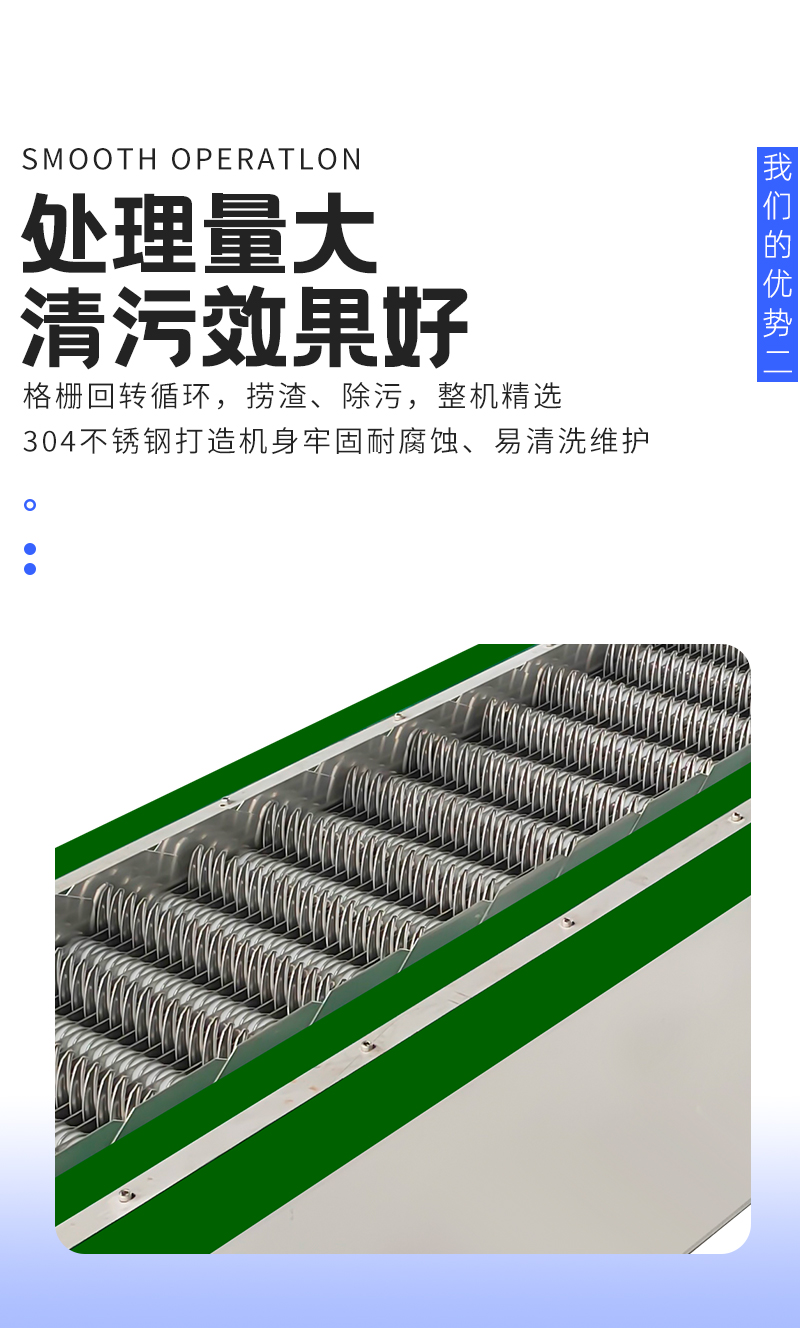

3、由于格柵機回轉鏈配帶多個除污齒耙，使得除污效率高，清污徹底;

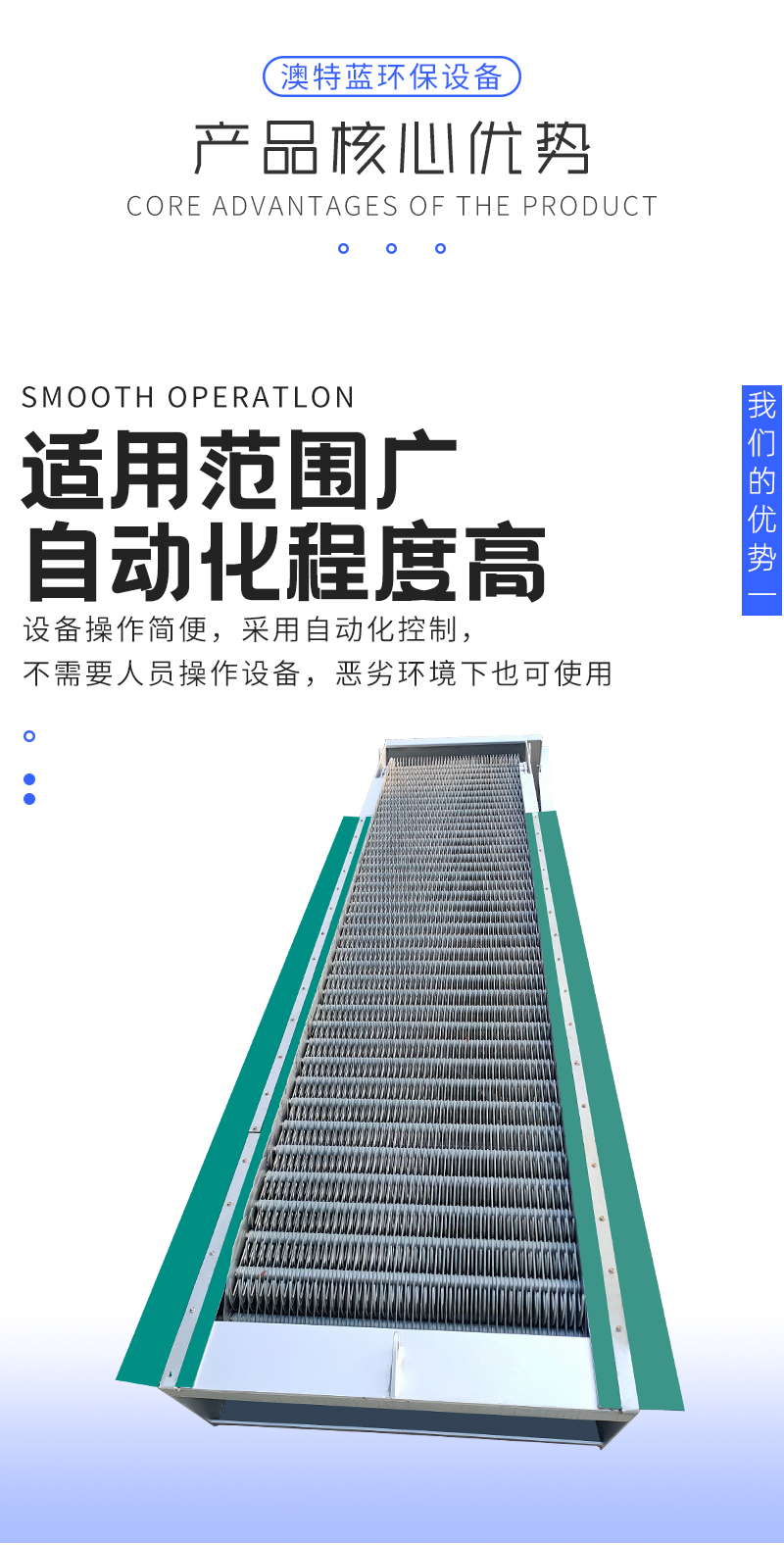

4、結構緊湊、電氣控制簡單，便于實現自動化。
構造及工作原理：
GSHP 型回轉耙式格柵除污機主要由驅動裝置、機架、主軸、柵條、托渣板、齒耙及牽引鏈組成。
在電機驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上除污齒耙鏈條在柵后運動到底部，經過導輪后翻轉到柵前迎水面的位置，繼續運動插入固定柵條的間隙中上行，把柵前攔截的污物提升帶出水面，并隨著鏈條的運動到出渣口處自動翻轉，污物自卸到格柵后的輸送機或渣桶中，完成除污過程，液體則通過柵條的柵隙流過，整個工作狀態連續循環進行。
主要技術參數及安裝尺寸

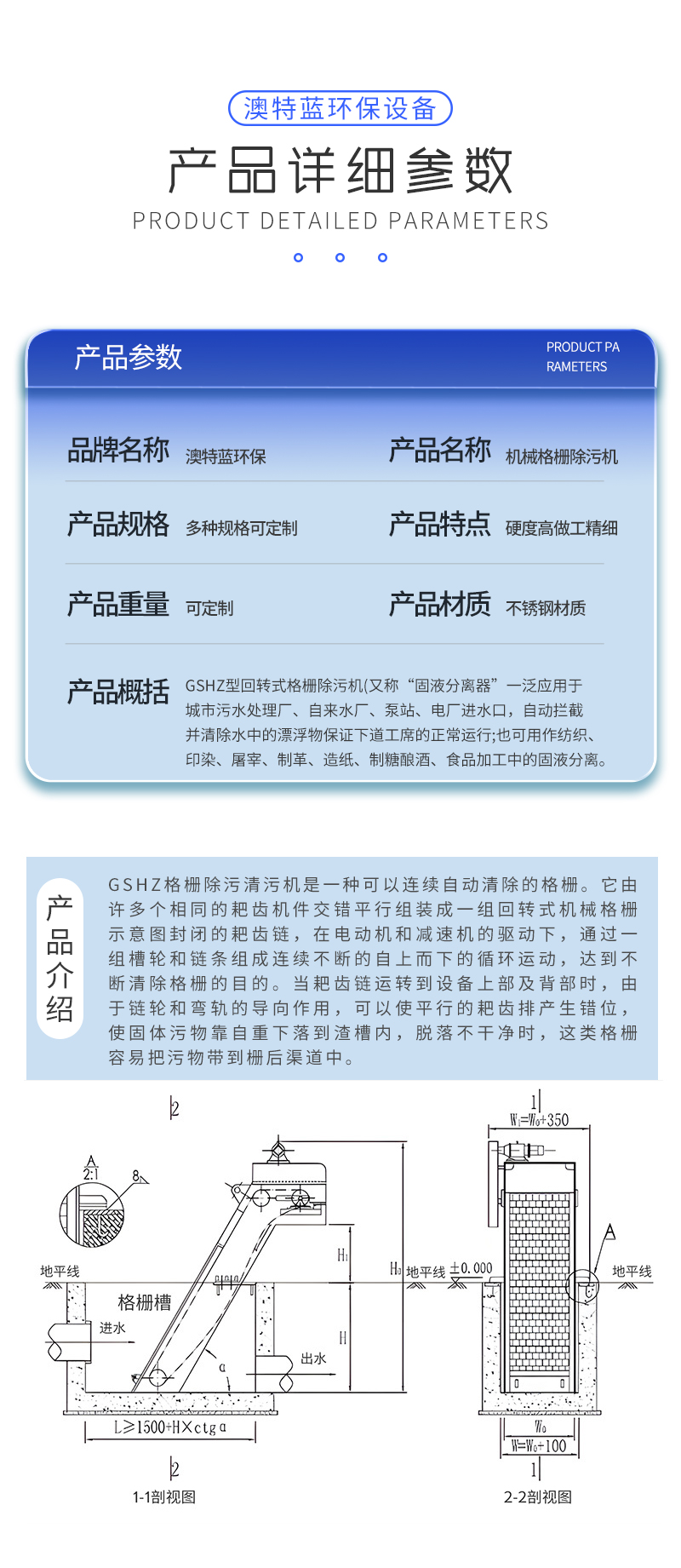

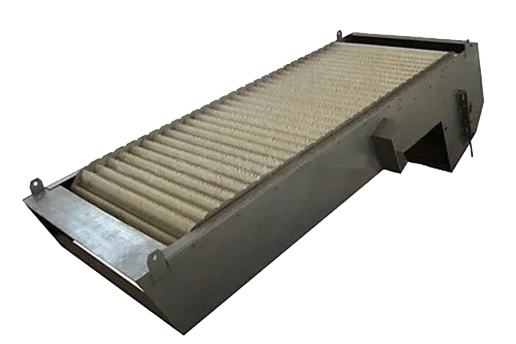

回轉耙式格柵除污機外形圖：
過水流量表
說明:
如需配電器控制俗規為手動控制。電控可F功周不基展費康勵;可行用制;可進行液位控制,在停機時段的格高外3，機的達設定的事商水位,機產開要蛋是建路時:進行地位制機時劃 體的時段如福外位差達設定的事故高水位時,除污機可立即開動。用戶需要時應在定貨時注明。
